5-osové univerzálne obrábacie centrum série DU

Zoznámte sa so sériou DU – najmodernejšou „technologickou krištáľovou“ z Nemecka, ktorá nanovo definuje pojem „Made in China“. Toto 5-osové CNC obrábacie centrum s bezkonkurenčnou presnosťou, stabilitou a efektívnosťou stanovuje nový štandard pre globálnych výrobcov, ktorí hľadajú presnosť a vysoký výkon.

Štruktúra obrábacieho stroja

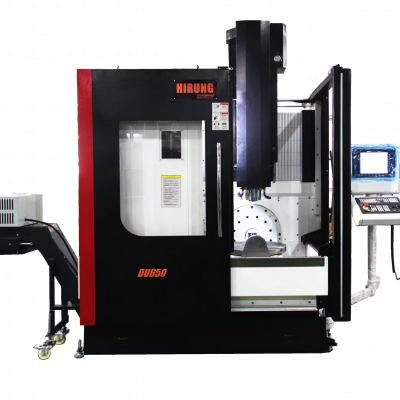

DU650/1060 5-osé CNC obrábacie centrum Štruktúra

DU200 5-osé CNC obrábacie centrum Štruktúra

Nemecká liatina Mihanite FC30: Vďaka analýze metódou konečných prvkov (FEM) a patentovanému vzorcu tepelného spracovania ponúkajú tieto 5-osové CNC obrábacie centrá výnimočnú tuhosť a dlhodobú stabilitu.
Rozšírený dizajn základne: Oddelením osi X/Y/Z od osi B/C zostávajú pohyblivé časti ľahké, čo účinne zvyšuje presnosť obrábania.
Vysokovýkonné modely: Každý z nich je navrhnutý tak, aby poskytoval presnosť a spoľahlivosť - ideálny pre výrobcov, ktorí hľadajú najmodernejšie 5-osové obrábacie riešenia.

5-osové CNC obrábacie centrum série DU: Parametre stroja

Názov	jednotka	DU200	DU650	DU1060
Veľkosť pracovného stola	mm	200	650	Φ720*600(OPΦ800)
Pohyb osi X:	mm	270	620	1020
Pohyb osi Y:	mm	270	520	600
Posuv osi Z:	mm	310	460	600
Posuv osi B:	deg	±110°	+110° ~ -60°
Posuv osi C:	deg.	360°	360°
Povrch stola na čele vretena	mm	100-410	150-610	150-750
Stred vretena k stĺpiku	mm	–	171
Maximálna nosnosť pracovného stola	KG	25	0°：500/ 90°：300
Otáčky vretena	rpm	2.4	18000–HSK A63 24000-HSKA63
Výkon vretena (S1/S3)	KW	3.7/5.5	30
Špecifikácie vretena		#30/ISO 20	HSK A63
Krútiaci moment vretena (S1/S6)	Nm	18/35	72/85—18000rpm
Krútiaci moment vretena (S1/S6)	Nm	18/35	47.7/57.3–24000rpm
Krútiaci moment motora posuvu osi X/Y/Z/B/C	Nm		20/20/27/27/15
Rýchlosť posuvu (X/Y/Z)	M/min	15/15/15	42/42/42
Najvyššia rýchlosť osi B/C	rpm.min	20/20	25/25
Rýchly posuv	mm.min	10000	10000
Kapacita ATC		16	32
Maximálny priemer nástroja (plný nástroj/prázdny nástroj)	mm	50	Ø76/127
Maximálna dĺžka nástroja	mm	145	250
Maximálna hmotnosť nástroja	KG	4	7
Čas výmeny nástroja (T-T/C-C)	sec	2.0/5.0	1.5/5.5
Výkon motora reznej kvapaliny	KW	0.78	1.1+1.1
kapacita batérie	KVA	15	50
napájanie		380V/50Hz	380V/50Hz
presnosť polohovania (ISO 230-2) -X/Y/Z	mm	0.01	±0.005
presnosť polohovania (os B/C )	sec	0.006°	10”
Opakovateľnosť (ISO 230-2) -X/Y/Z	mm	0.005	±0.002
Opakovateľnosť (os B/C )	sec	0.004°	5”
Veľkosť stroja (D/Š/V)	mm	1680/2060/2460	3150/2850/2900	3350/2990/3100
Hmotnosť stroja	KG	3000	6800	8500
NC		LYNUC N3	Siemens ONE
Displej		12inch	15 inch (OP 19 inch)

ŠTANDARDNÉ PRÍSLUŠENSTVO

1. Úplne uzavretý ochranný kryt
2. pracovné svetlo
3. Zásobník na náradie ramenového typu
4. výstražné svetlo
5. Chladenie oleja vo vretene
6. M30 Automatické vypnutie
7. Chladiaci systém reznej kvapaliny
8. Odnímateľný generátor ručnej batérie
9. Automatický centralizovaný mazací systém

10. RS-232
11. Hydraulická jednotka
12. Elektrický výmenník tepla
13. Zariadenie na vyfukovanie vretena
14. Skriňa na náradie
15. Zariadenie na rezanie triesky
16. Vyrovnávacie skrutky a podložky
17. Automatický dopravník triesky a vozík na triesku
18. Príručka na obsluhu a údržbu

VOLITEĽNÉ PRÍSLUŠENSTVO

1. 3-osové optické pravítko
2. Chladenie cez spinde (CTS) 24/45/70bar
3. Úplne uzavretý kryt (horný)
4. Klimatizácia elektrickej skrinky
5. Zberač olejovej hmly
6. Odlučovač vody
7. Automatické meracie zariadenie (Renishaw TS27R/BLUM ZX-speed)
8. Bezkontaktné zariadenie na meranie nástrojov
9. Zariadenie na detekciu obrobku (Renishaw OMP40-2 / BLUM TC52)
10. Zariadenie na kontrolu obrobkov (MULM TC52 alebo TC60),
Vrátane 5osovej kalibrácie stredu

Pokročilé technológie pre os B/C a vreteno

Os B/C šnekového prevodu: Vybavená kruhovou stupnicou HEIDENHAIN na zabezpečenie trvalej presnosti. Aj po rokoch používania sú potrebné len minimálne úpravy (každých päť rokov) na zachovanie presnosti „ako nová“. Táto konštrukcia so šnekovým prevodom tiež znižuje náklady na údržbu v porovnaní so zabudovanými motorovými prevodmi.
Vysokorýchlostné zabudované vreteno: Vreteno ponúka voliteľné otáčky 18 000 alebo 24 000 ot/min pri zachovaní tuhosti osi Z. Rezný moment sa pohybuje od 47,7 Nm do 100 Nm, čo poskytuje flexibilitu pri náročnom rezaní aj presnom dokončovaní.
Zásobník reťazového náradia 32T: Štandardný 32-násobný zásobník reťazových nástrojov umožňuje rýchlu výmenu nástrojov a vynikajúcu stabilitu, čím zvyšuje celkovú efektivitu obrábania.

Vysoko výkonný systém vretena

Rozhranie nástroja HSK A63: Poskytuje väčšiu upínaciu silu, čím zvyšuje presnosť pri vysokorýchlostných operáciách.
Zabudovaný chladič oleja: Zabraňuje tepelnej rozťažnosti spôsobenej zahrievaním motora, čím zabezpečuje konzistentnú presnosť.
30 kW Elektrické vreteno: Ideálne na presné obrábanie a príležitostné ťažké rezanie v 5-osovom CNC obrábacom centre.

Priemyselné aplikácie 5-osových CNC obrábacích centier

Toto 5-osové CNC obrábacie centrum je ideálne na výrobu vysoko presných a zložitých komponentov a nachádza široké uplatnenie v letectve, kozmonautike, medicíne, automobilovom priemysle a iných náročných odvetviach.
Poznámka: Tento stroj sa nesmie používať na výrobu zbraní hromadného ničenia alebo súvisiaceho príslušenstva.
