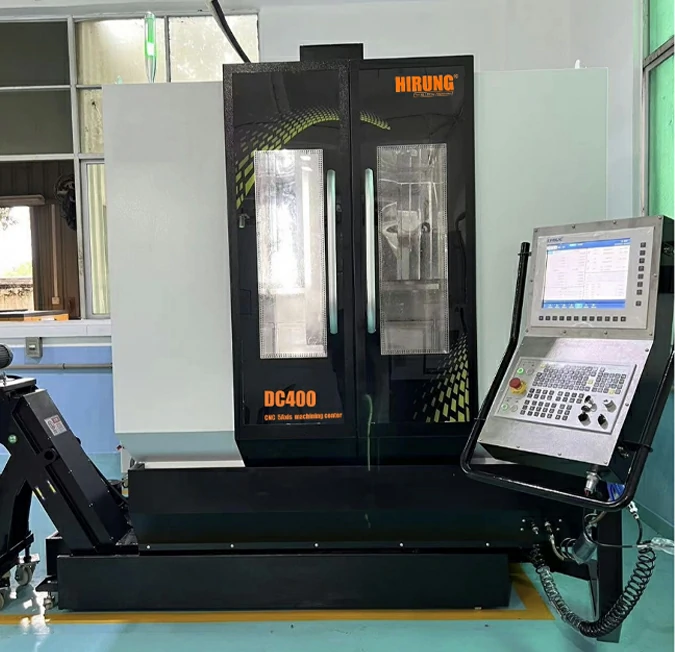

Univerzálne obrábacie centrum s 5 osami Séria DC

Päťosé univerzálne obrábacie centrum série DC je technologickým majstrovským dielom z Nemecka, ktoré nanovo definuje štandardy „Made in China“ s výnimočnou presnosťou, stabilitou a efektívnosťou. Ako popredný výrobca 5-osových obrábacích centier poskytuje séria DC bezkonkurenčný výkon pre komplexné obrábacie úlohy.

Konštrukčné vlastnosti - vynikajúca stabilita a tuhosť

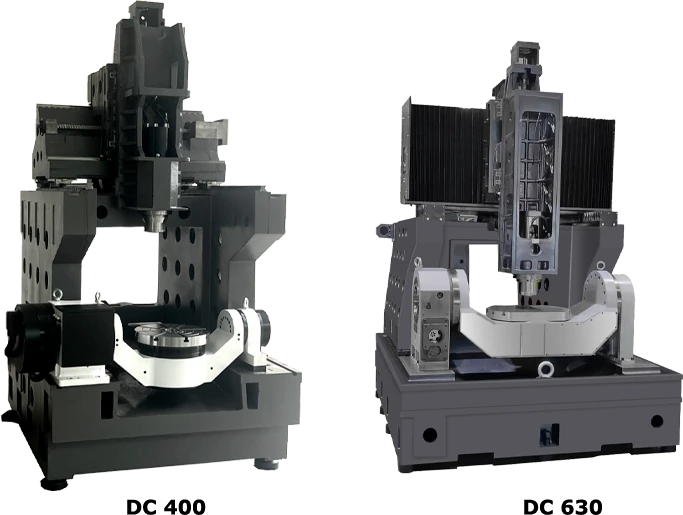

5-osové CNC obrábacie centrum série DC má kolískovú konštrukciu s pracovným stolom bezpečne upevneným na lôžku. Skateboard, priečny nosník a skrinka vretena sa plynulo pohybujú, aby sa dosiahli posuvy v osiach X, Y a Z. Celý stroj využíva portálovú konštrukciu s pohyblivým priečnym nosníkom, ktorá zabezpečuje vynikajúcu tuhosť, rovnomerné rozloženie síl, optimálne tepelné vyváženie a stabilnú presnosť – kľúčové atribúty špičkových 5-osových CNC obrábacích centier.

Lôžko z vysokopevnostnej liatiny: Lôžko, priečny nosník a stĺp sa odlievajú pomocou vysokopevnostnej liatiny a technológie živicového piesku, po ktorej nasleduje komplexné tepelné spracovanie na odstránenie zvyškového napätia. Výstužné rebrá zvyšujú štrukturálnu integritu, optimalizovanú pomocou analýzy konečných prvkov, aby sa zabezpečila výnimočná pevnosť, tuhosť a stabilita.

Ako jeden z popredných dodávateľov 5-osových CNC strojov vyniká séria DC svojím robustným konštrukčným riešením a vynikajúcou presnosťou obrábania.

Pohybový systém - presnosť a účinnosť pohonných mechanizmov

Valivé lineárne vedenia: Osy Y a Z využívajú valivé lineárne vedenia, ktoré ponúkajú nízke dynamické a statické trenie, vysokú citlivosť, minimálne vysokorýchlostné vibrácie, žiadne plazenie pri nízkych rýchlostiach, vysokú presnosť polohovania a vynikajúci výkon servopohonu. Tým sa výrazne zvyšuje presnosť a stabilita obrábacieho stroja, čo je nevyhnutné pre spoľahlivé 5-osové obrábacie centrum.
Vysoko presné guľôčkové skrutky: Servomotory v osiach Y a Z sú priamo pripojené k vysoko presným guľôčkovým skrutkám prostredníctvom membránových spojok, čím sa redukujú medzičlánky a dosahuje sa bezproblémový prenos. Výsledkom je flexibilný posuv, presné polohovanie a vysoká presnosť prenosu, ktoré sú kľúčové pre pokročilé 5-osové CNC obrábacie centrá.
Automatická brzda v osi Z: Servomotor osi Z je vybavený funkciou automatickej brzdy, ktorá zabezpečuje, že v prípade výpadku prúdu je hriadeľ motora bezpečne uchytený, aby sa zabránilo jeho otáčaniu, čím sa poskytuje zvýšená bezpečnostná ochrana.

Séria DC je príkladom pokrokového inžinierstva a inovatívneho návrhu pohybového systému ako špičkové 5-osé CNC obrábacie centrum na trhu.

Parametre vretena - vysokovýkonný systém vretena

Štandardné rozhranie HSK A63: Poskytuje väčšiu upínaciu silu a zvyšuje presnosť pri vysokorýchlostných operáciách.
Chladič teploty oleja vretena: Štandardná funkcia na zabránenie tepelnej rozťažnosti spôsobenej zahrievaním motora.
30KW vstavané elektrické vreteno: Vďaka vysokým otáčkam a značnému krútiacemu momentu je vhodné na vysoko presné obrábanie a ťažké rezné úlohy.

Priemyselné aplikácie 5-osových CNC obrábacích centier

Toto 5-osové CNC obrábacie centrum je ideálne na výrobu vysoko presných a zložitých komponentov a nachádza široké uplatnenie v letectve, kozmonautike, medicíne, automobilovom priemysle a iných náročných odvetviach.
Poznámka: Tento stroj sa nesmie používať na výrobu zbraní hromadného ničenia alebo súvisiaceho príslušenstva.

Technické špecifikácie

Otočný stôl

Obrábací stroj využíva vysoko presný päťosový CNC otočný stôl s valčekovou vačkou a aplikácia prevodovky je v súčasnosti najpresnejšou metódou riadenia pohybu - princíp indexovania oblúkových plôch. Nemá žiadnu vôľu v spätnom smere, vysokú presnosť polohovania a otáčanie je poháňané servomotorom. Hydraulické automatické upínanie zabezpečuje presný a spoľahlivý pohyb. Široký rozsah spracovania, nepretržité otáčanie osi C, dosiahnutie vysokej presnosti otáčania.

Rozhranie nástroja HSK A63: Poskytuje väčšiu upínaciu silu, čím zvyšuje presnosť pri vysokorýchlostných operáciách.
Zabudovaný chladič oleja: Zabraňuje tepelnej rozťažnosti spôsobenej zahrievaním motora, čím zabezpečuje konzistentnú presnosť.
30 kW Elektrické vreteno: Ideálne na presné obrábanie a príležitostné ťažké rezanie v 5-osovom CNC obrábacom centre.

Pneumatický systém

Pneumatic triplets can filter impurities and moisture in the gas source, preventing impure gases from damaging and corroding machine tool components. The electromagnetic valve group is controlled by PLC program to ensure that actions such as loosening the spindle clamping tool and blowing air at the center of the spindle can be quickly and accurately completed.

Ochrana obrábacích strojov

Obrábací stroj má ochranný priestor, ktorý spĺňa bezpečnostné normy, čo nielenže zabraňuje striekaniu chladiacej kvapaliny, ale zabezpečuje aj bezpečnú prevádzku a príjemný vzhľad. Každá vodiaca lišta obrábacieho stroja je vybavená ochrannými krytmi, ktoré zabraňujú prenikaniu triesky a chladiacej kvapaliny do vnútra obrábacieho stroja a chránia vodiacu lištu a guľôčkovú skrutku pred opotrebovaním a koróziou.

Mazací systém

Vodiaca koľajnica a dvojica guľôčkových skrutiek sú mazané centrálnym automatickým riedkym olejom a každý uzol je vybavený kvantitatívnym rozdeľovačom oleja, ktorý pravidelne a kvantitatívne vstrekuje olej do každej mazanej časti, aby sa zabezpečilo rovnomerné mazanie každého klzného povrchu, čím sa účinne znižuje trecí odpor, zvyšuje presnosť pohybu a zabezpečuje životnosť dvojice guľôčkových skrutiek a vodiacej koľajnice.

Parametre stroja

Názov	jednotka	DC350	DC400/500	DC630
Veľkosť pracovného stola	mm	Ø350/400	Ø400/500	Ø630
X – posun osi	mm	450	600	750
Y – posun osi	mm	650	700	800
Z – posun osi	mm	350	450	600
B – posun osi	deg	±110°
C – posun osi	deg	360°
Povrch čela vretena	mm	120 – 470	120 – 570	120 – 720
Maximálna nosnosť pracovného stola	KG	150	300	850
Otáčky vretena	rpm	18000/24000
Otáčky vretena (1/S1/3)	KW	30/33.3
Špecifikácie vretena		KSK A63
Krútiaci moment vretena (1/S1/6)	Nm	72/85—18000rpm
Krútiaci moment vretena (1/S1/6)	Nm	47.7/57.3—24000rpm
Krútiaci moment motora posuvu v osi X/Y/Z/B/C	Nm	22/30/22	22/30/22	30/40/30
Rýchlosť posuvu (X/Y/Z)	M/min	36/36/36
Najvyššia rýchlosť osi B/C	rpm.min	60/100
Rýchly posuv	mm.min	10000
Kapacita ATC		20/24/32/40
Maximálny priemer nástroja (plný nástroj/prázdny nástroj)	mm	70
Maximálna dĺžka nástroja	mm	120
Maximálna hmotnosť nástroja	KG	8
Čas výmeny nástroja(T – TIC – C)	sec	1.5/5.0
Výkon motora reznej kvapaliny	KW	0.78
Kapacita batérie	KVA	50	55	60
napájanie		380V/50Hz(220V/60Hz)
Presnosť polohovania (ISO 230 – 2)-X/Y/Z	mm	≤0.01
Presnosť polohovania (os B/C )	sec	10
Opakovateľnosť (ISO 230 – 2)-X/Y/Z	mm	≤0.005
Opakovateľnosť (os B/C )	sec	5
Veľkosť stroja (D/Š/V)	mm	1800/2200/2800	2500/2900/3000	2400/3100/3300
Hmotnosť stroja	KG	8000	11000	13800
NC		Siemens ONE
Displej		15inch

ŠTANDARDNÉ PRÍSLUŠENSTVO

1. Úplne uzavretý ochranný kryt
2. pracovné svetlo

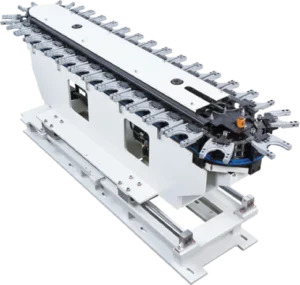

3. Zásobník na náradie ramenového typu
4. výstražné svetlo
5. Chladenie oleja vo vretene
6. M30 Automatické vypnutie
7. Chladiaci systém reznej kvapaliny
8. Odnímateľný generátor ručnej batérie
9. Automatický centralizovaný mazací systém

10. RS-232
11. Hydraulická jednotka
12. Elektrický výmenník tepla
13. Zariadenie na vyfukovanie vretena
14. Skriňa na náradie
15. Zariadenie na rezanie triesky
16. Vyrovnávacie skrutky a podložky
17. Automatický dopravník triesky a vozík na triesku
18. Príručka na obsluhu a údržbu

VOLITEĽNÉ PRÍSLUŠENSTVO

1. 3-osové optické pravítko
2. Chladenie cez spinde (CTS) 24/45/70bar
3. Úplne uzavretý kryt (horný)
4. Klimatizácia elektrickej skrinky
5. Zberač olejovej hmly
6. Odlučovač vody
7. Automatické meracie zariadenie (Renishaw TS27R/BLUM ZX-speed)
8. Bezkontaktné zariadenie na meranie nástrojov
9. Zariadenie na detekciu obrobku (Renishaw OMP40-2 / BLUM TC52)
10. Zariadenie na kontrolu obrobkov (MULM TC52 alebo TC60),
Vrátane 5osovej kalibrácie stredu
