Vysoko výkonné 5-osové CNC obrábacie centrum - séria DV
5-osové CNC obrábacie centrum radu DV od spoločnosti HIRUNG je navrhnuté tak, aby spĺňalo prísne požiadavky modernej výroby. Ako jeden z najlepších výrobcov 5-osových obrábacích centier sa špecializujeme na poskytovanie vysoko presných, stabilných a efektívnych riešení pre veľké a ťažké diely v prostredí výskumu a vývoja a výroby.
DV1560 CNC 5-osové obrábacie centrum: Navrhnuté pre veľké a ťažké diely
DV1560, ktoré spoločnosť HIRUNG uviedla na trh v roku 2018, je vysoko presné 5-osové CNC obrábacie centrum prispôsobené pre výskumné a vývojové a výrobné prostredia, ktoré si vyžadujú spracovanie väčších a ťažších komponentov. Spoločnosť HIRUNG ako jeden z pokrokových výrobcov 5-osových obrábacích centier skonštruovala DV1560 tak, aby poskytovalo výnimočnú nosnosť, tuhosť a presnosť – ideálne pre odvetvia ako letecký, automobilový a energetický priemysel.
Kľúčové vlastnosti:
- Pracovný stôl má silnú nosnosť, veľkú kapacitu spracovania a väčšiu tuhosť.
Veľkosť dielu
- Kapacita 3 osí: (D) x 800 mm (Š) x 800 mm (V)
- Kapacita 5 osí: Obsluhuje diely s priemerom do Ø800 mm x 800 mm na výšku
- Maximálna nosnosť: 1200 kg, čo zaručuje stabilitu a spoľahlivosť aj pri náročnom pracovnom zaťažení.

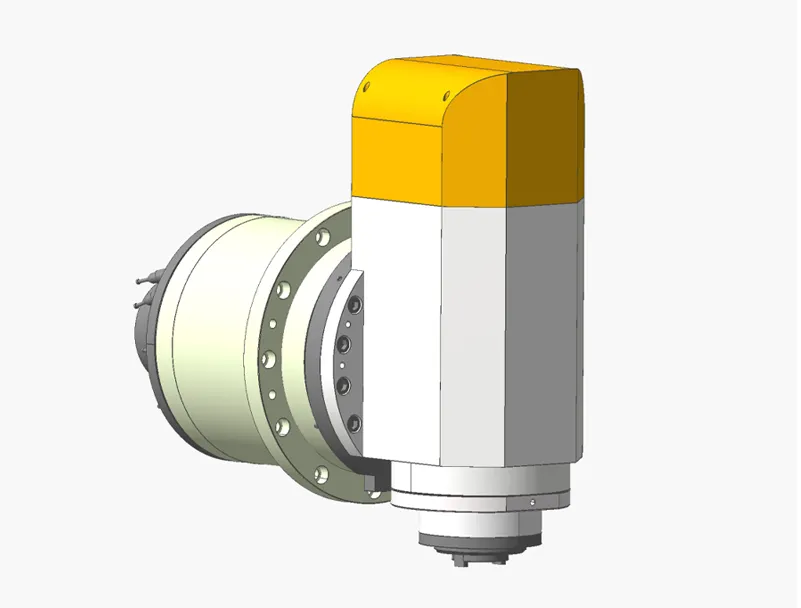

Integrácia vysoko presného vretena a osi B
- Integrovaný dizajn: V našom 5-osovom CNC obrábacom centre radu DV sú vreteno a os B spojené do jedného celku. Tým sa eliminuje strata presnosti, ktorá je bežne spôsobená opakovanou montážou, čo zaručuje presnejšie výsledky obrábania.
- Systém priameho pohonu: Os B využíva zabudované elektrické vreteno DD (priamy pohon) s kruhovým optickým pravítkom, ktoré dosahuje pôsobivý rozsah indexovania ±110° a presnosť polohovania 0,0015°.
- Vysokorýchlostný výkon: Systém je vybavený vstavaným elektrickým vretenom BBT40 a dosahuje rýchlosť až 14 000 otáčok za minútu - vhodný na ťažké rezanie, vysoko presné obrábanie a rôzne priemyselné aplikácie.
- Spoľahlivosť a stabilita: Vďaka integrácii pokročilej technológie vretena s robustnou konštrukciou osi B poskytujeme konzistenciu a výkon, ktoré požadujú súčasní špičkoví výrobcovia, čím posilňujeme svoju pozíciu medzi poprednými výrobcami 5-osových obrábacích centier.

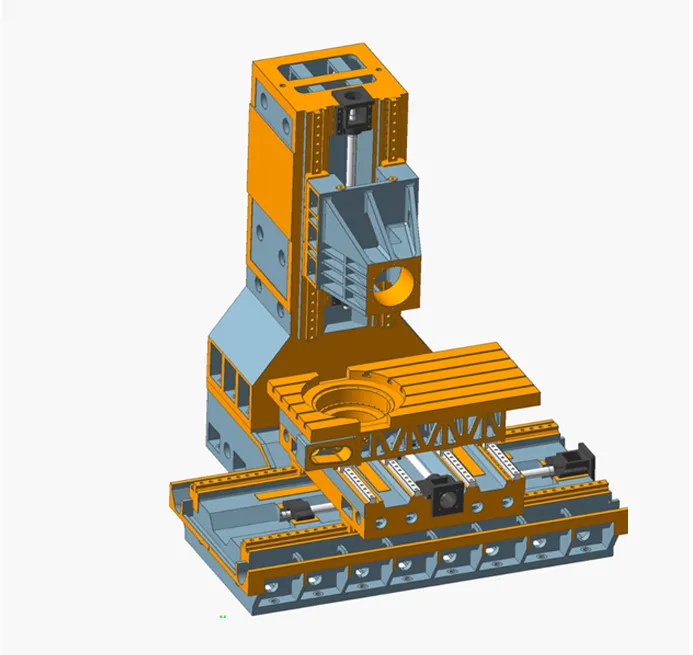

Zosilnená mechanická konštrukcia pre presnosť a stabilitu
- Odliatky Meehannite FC30: Naše 5-osé CNC obrábacie centrum je vyrobené z odliatkov Meehannite FC30, ktoré sú starnuté 90 dní, aby sa zabránilo akejkoľvek deformácii počas životnosti stroja. Tento robustný základ s hmotnosťou 12 000 kg poskytuje výnimočnú tuhosť a odolnosť.
- Optimalizované rozloženie osí: Os X má spodnú štruktúru, zatiaľ čo os Y používa hornú štruktúru. Táto konštrukcia účinne zabraňuje prehýbaniu pri extrémnych limitoch dráhy a zabezpečuje vynikajúcu dynamickú presnosť.
- Rozšírené valčekové lineárne vedenia: S vysoko presným ťažkým jazdcom Os X: 6 ťažkotonážnych jazdcov Os Y: 8 ťažkotonážnych jazdcov Os Z: 6 ťažkotonážnych jazdcov Preto je účinne zaručená tuhosť a presnosť obrábacieho stroja.
- Časopis Tool Štandardne sa používa zásobník nástrojov typu 24T. Čas výmeny nástroja je 1,5 sekundy.

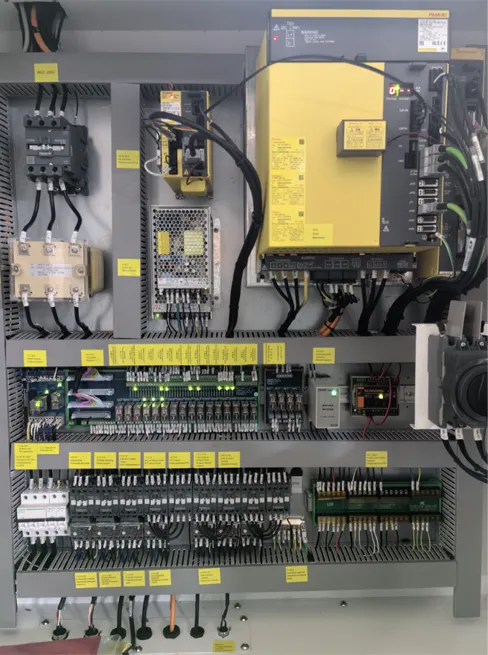

Rozloženie elektrickej skrinky: Viacjazyčné označovanie pre jednoduchú údržbu
- Jasné a komplexné označovanie: V 5-osovom CNC obrábacom centre série DV je každý stroj a elektrický komponent označený v čínštine, angličtine a ruštine. Tento prístup zaručuje, že aj operátori, ktorí nie sú odborníkmi na obvody, môžu ľahko identifikovať funkciu každého komponentu.
- Efektívne riešenie problémov: Vďaka okamžitému objasneniu úloh rôznych dielov sa minimalizujú prestoje a zjednodušuje sa údržba, čím sa udržiava hladký chod výrobných liniek.
- Používateľsky prívetivý dizajn: Vďaka nášmu intuitívnemu, viacjazyčnému systému označovania sa v stroji môže bez obáv pohybovať a vykonávať jeho údržbu ktokoľvek, od skúsených inžinierov až po nových pracovníkov.
Technické špecifikácie
| TYP | DV1350-5A | DV1560-5A |
| OS-X | 1100 | 1300㎜ |
| OS-Y | 650 | 800㎜ |
| OS-Z | 800 | 800㎜ |
| Rozsah rotácie osi B | ±110° | |
| Rozsah otáčania osi C | 360° | |
| Konfigurácia stojana | 0°：-50 +750 | |
| 90°：+188-988 | ||
| Stred vretena k stĺpiku | 599 | 599 mm |
| Stôl | ||
| Pracovná plocha | 600×1300 mm | 800×1500 mm |
| Pracovná plocha (zabudovaný kruh) | Φ500 mm | Φ600 mm |
| Max. Zaťaženie stola | 900kg | 1200㎏ |
| Veľkosť slotu T | 18/5 mm | 18/5 mm |
| Údaje o vretene | ||
| BT-TYP | BBT-40(SK-40) | |
| Vreteno Max. Otáčky | Electric Spindle/Motor Spindle 14000 rpm | |
| Údaje o motore | ||
| Výkon SPINDLE (kw) | 18.5kw(FANUC) | |
| Výkon 3-AXIS (kw) | X/Y/Z/B/C：4.3 kw | |
| Podávanie | ||
| G1 F% | 0-10000MM/min | |
| G0 F% | X/Y/Z 36/36/24 m/min | |
| G0 F% (B/C) | 25/33.3rpm/min | |
| ŠPECIFIKÁCIE SUBSYSTÉMU A ĎALŠIE ÚDAJE | ||
| Tlak vzduchu | ≥6 kgf/cm2 | |
| Riadiaci systém | FANUC 0I MF | |
| Maximálne indexovanie | 0.001mm(B/C Axis:0.001°） | |
| Polohová presnosť X/Y/Z | ≤0.01mm(VDI3441) | |
| Presnosť polohy os B/C | ±10sec | |
| Opakovateľnosť X/Y/Z | ≤0.005(VD1 3441) | |
| Opakovateľnosť B/C | ±4sec | |
| Napájanie | 380 V, 3 Fáza 50 Hz | |
| 35KVA | ||
| Čistá hmotnosť | 11000kg | 12000kg |
| Podlahová plocha | 3200×3000×3350mm | 3200×3200×3350mm |
ŠTANDARDNÁ KONFIGURÁCIA A MIESTO PÔVODU
| Serial No. | ŠTANDARDNÁ KONFIGURÁCIA | PÔVOD |
| 1 | Riadiaca jednotka FANUC 0iMF | Japan |
| 2 | Axiálny servomotor | Japan |
| 3 | Zobrazovacia jednotka na sedadle | TAIWAN |
| 4 | Dovezené vreteno BBT-40 14000 ot/min | Germany-INNA |
| 5 | Guľová skrutka úrovne C3 | TAIWAN HIWIN/PMI |
| 6 | Trojosový flexibilný lineárny kryt koľajnice | TAIWAN |
| 7 | Cievka motora vretena :FAUNC | Janpan/TAIWAN |
| Vreteno :Spintrue | ||
| 8 | Centrálny automatický mazací systém | TAIWAN |
| 9 | Uhlové dovážané guľôčkové ložisko | Japan NSK |
| 10 | Axiálne spojky | Japan |
| 11 | Jednotka ovládacieho panela | TAIWAN |
| 12 | Dovážané ručné koliesko MAG | Japan |
| 13 | Pracovné svetlo | TAIWAN |
| 14 | Reléová doska | Japan |
| 15 | Ovládací panel Konvekčný výmenník tepla | TAIWAN |
| 16 | Fúkacie zariadenia na strane vretena | TAIWAN |
| 17 | Tlaková vzduchová pištoľ a hydraulická pištoľ | – |
| 18 | Nosič horizontálneho nastavenia | – |
| 19 | Technická príručka | – |
