CNC portálové obrábacie centrum série SP
Portálové obrábacie centrum CNC série SP má pohyblivý portál, ktorý poskytuje vysoký výkon, zvýšenú stabilitu a vysokú účinnosť pri komplexných obrábacích úlohách.

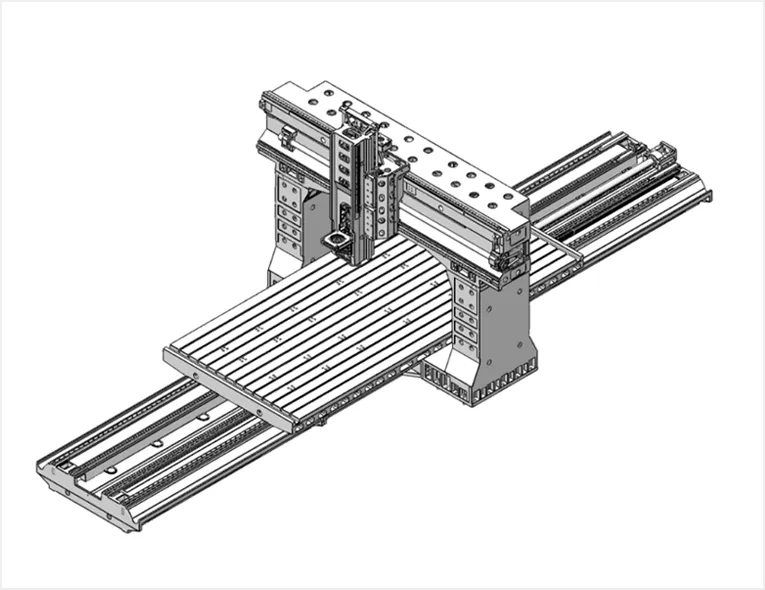

Tabuľka Pohyblivý typ CNC portálové obrábacie centrum s pracovným stolom
Optimalizovaný konštrukčný dizajn zabezpečuje vynikajúcu stabilitu a tuhosť obrábacieho centra CNC, čím sa zvyšuje rezný výkon aj životnosť nástroja.
- Integrované lôžko so štruktúrou meehanitu: Obrábací stroj je vyrobený s integrovaným lôžkom so štruktúrou meehanitu, ktoré prechádza dôkladným žíhaním na odstránenie vnútorných pnutí. Výsledkom je robustná a mimoriadne pevná štruktúra, ktorá minimalizuje vibrácie pri rezaní, zvyšuje účinnosť rezania a znižuje hluk.
- Presný valčekový lineárny posuvný systém: Os Y je vybavená presným lineárnym klzným systémom s valčekmi, ktorý zvyšuje axiálnu a radiálnu tuhosť počas operácií. To prispieva k lepšej tuhosti rezu, minimalizácii vibrácií, zvýšeniu účinnosti a predĺženiu životnosti nástroja.
- Vysoko presný systém podávania pre veľké zaťaženie: Systém posuvu v osi X/Y využíva vysoko zaťažiteľné, vysoko presné valčekové lineárne posuvné koľajnice, ktoré zabezpečujú vysokú dynamickú presnosť a nízke trenie. Tento pokročilý systém umožňuje rýchlejšiu odozvu a úsporu energie až do 50 %.
Základné technológie a presné vylepšenia
- Technológia ručného škrabania: Vysoká stabilita a presnosť sa dosahuje vďaka technológii ručného škrabania aplikovanej na kritické konštrukčné komponenty. Všetky povrchy spojov (ako sú inštalačné povrchy vodiacich líšt, sedlá motorov, ložiskové sedlá a sedlá matíc) sú presne ručne škrabané kvalifikovanými odborníkmi. Tým sa zaručuje presnosť 0,01/1000 mm pre inštalačný povrch vodiacej lišty, čím sa zvyšuje stabilita a presnosť obrábacieho stroja.
- Presná predtiahnutá skrutka: Systém 3-osového posuvu obsahuje dvojmontážne skrutky s dvojitou maticou triedy C3, ktoré ponúkajú vysokú rýchlosť posuvu a presnosť. Tento presný mechanizmus zvyšuje prevádzkovú efektívnosť a znižuje nároky na údržbu.

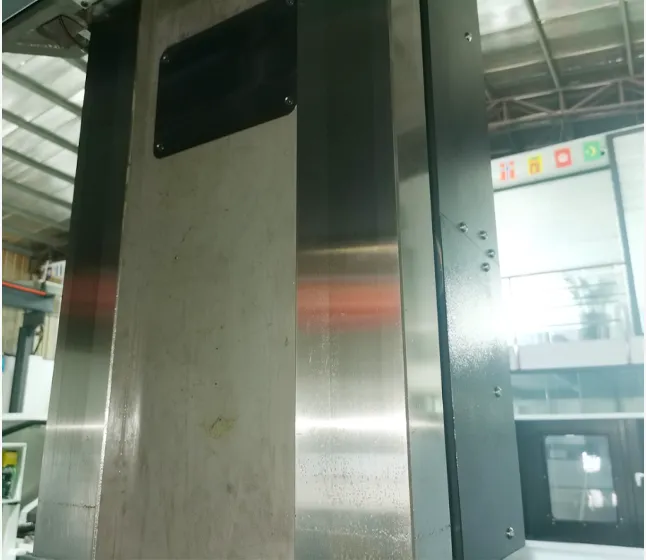

- Dizajn s vysokou tuhosťou v osi Z: Os Z je vybavená vodiacou lištou krabicového typu, presným brúsením a ručným skrápaním, ktoré ďalej zlepšujú presnosť obrábania. Táto konštrukcia obklopená zo štyroch strán minimalizuje tepelnú deformáciu spôsobenú nárastom teploty vretena, zvyšuje krútiaci moment počas rezania a zlepšuje celkovú stabilitu obrábania.

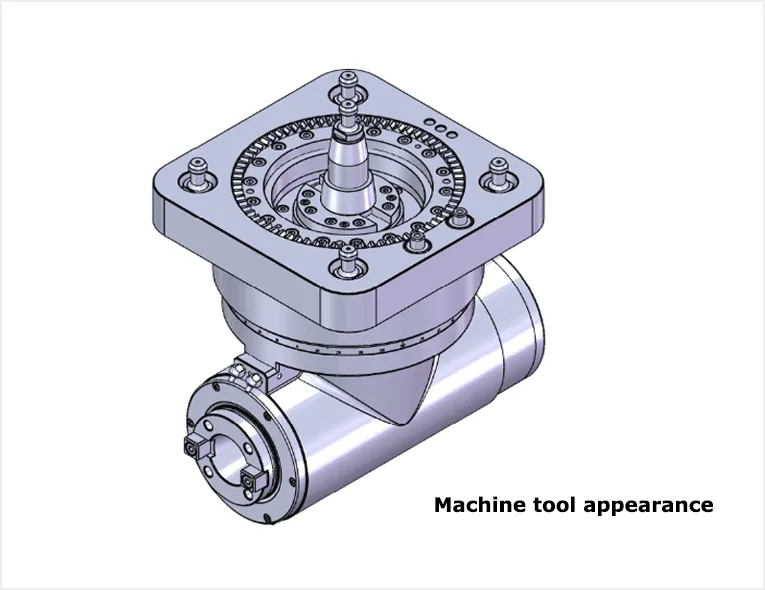

Automatická konfigurácia uhlovej hlavy (voliteľná)
Je možné zvoliť automatickú uhlovú hlavu s delením 1° a 5° na dosiahnutie 5-stranného obrábania, čo umožňuje širší rozsah aplikácií a opracovanie zložitejších dielov.
A 3-osová a uhlová hlava majú vlastné prepínanie, ktorého automatické prepnutie trvá len 10 sekúnd.
Parametre stroja
| Model | Jednotka | SP1615 | SP2515 | SP3022/4022 | SP4025 | SP4030 | SP6039 |
| Posuv | |||||||
| X posuv | mm | 1600 | 2700 | 3000/4000 | 4000-12000 | 4000-12000 | 6000-24000 |
| Y posuv | mm | 1500 | 1650 | 2200 | 2500 | 3000 | 3900 |
| Z posuv | mm | 800 | 800 | 1000 | 1000 | 1200 | 1200 |
| Konfigurácia stojana | mm | 170-970 | 170-970 | 170-1170 | 170-1170 | 170-1370 | 170-1370 |
| Stĺpec | mm | 1500 | 1650 | 2200 | 2500 | 3000 | 3900 |
| Pracovný stôl | |||||||
| Pracovná plocha (D*Š) | mm | 1800×1200 | 3000×1400 | 3000/4000*1800 | W:2100 | W:2600 | W:3600 |
| Veľkosť slotu T | mm | 22×9*150 | 22×9×180 | 22×10×180 | 22 | 22 | 22 |
| Max. Zaťaženie stola | kg | 4000 | 5000 | 9000 | 12000 | 15000 | 20000 |
| Vreteno | |||||||
| BT-TYP | BT50 | ||||||
| Štandardné vreteno | rpm | Pás 8000 (voliteľné: priame pripojenie, prevodovka) | |||||
| Výkon vretena | Kw | 15/18.5（Biip30-299NM FANUC) 22 （Siemens） | |||||
| G1 F% | mm/min | 1-6000 | |||||
| G0 F% | m/min | X:24 Y:24 Z:15 | X:15 Y:15 Z:10 | X:12 Y:12 Z:10 | X:10 Y:10 Z:8 | ||
| Presnosť | |||||||
| Presnosť polohy (VDI3441) | mm | 0.01mm/1000 （0.015/2000 0.02mm/3000 0.03/5000 0.004/8000） | |||||
| Presnosť opakovania (VDI3441) | mm | 0.005mm/1000 （0.008/2000 0.01mm/3000 0.15/5000 0.02/8000） | |||||
| Ostatné | |||||||
| Tlak vzduchu | kgf/cm2 | 6.5 | |||||
| Výkonová kapacita | KVA | 38 | |||||
| Čistá hmotnosť | KG | 15000 | 18000 | 25000 | 32000+ | 38000+ | 55000+ |
| Priestor | mm | 7500×3800 | 7500×3800 | 8800*5000 | |||
| Výška stroja | mm | 3900 | 3900 | 4500 | 4500 | 4800 | 4800 |
| Voliteľné príslušenstvo: | |||||||
| Nástroj | |||||||
| Zásobník Nástrojov | Typ disku / reťaze | ||||||
| Typ zásobníka nástrojov | BT50,CAT50,DIN50 | ||||||
| Zmena zásobníku nástroja (od noža k nožu) | Sec. | 3.5/5.5 | 3.5/5.5 | 3.5/5.8 | 3.5/6.0 | 3.5/6.2 | 3.5/7 |
| Zásobník náradia č. | piece | 24/30/32/40/50/60 | |||||
| Max. veľkosť nástroja | mm | Φ110/220 | |||||
| Max. hmotnosť nástroja | Kg | 15/20 | |||||
ŠTANDARDNÉ PRÍSLUŠENSTVO
1. Celková ochrana proti striekajúcej vode
2. Priamy typ vretena ( konfigurácie sa líšia podľa rôznych modelov)
3. Os X/Y Taiwanské valčekové lineárne vedenie HIWIN , os Z Tvrdé vedenie
4. Guľôčková skrutka Taiwan HIWIN alebo PMI
5. Chladiaci systém rezania
6. Zariadenia na chladenie oleja vo vretene
7. Centrálny systém automatického mazania
8. Vzduchový podtlak cez vreteno
9. Výmenník tepla pre elektrickú skriňu
10. Ručný generátor impulzov
11. Rozhranie RS232C
12. Pracovné svetlo
13. Svetelný indikátor pauzy a dokončenia
14. Automatické vypnutie napájania M30
15. Základná súprava nástrojov
16. Vyrovnávacie skrutky a bloky
17. Zásobník na náradie typu 24T
VOLITEĽNÉ PRÍSLUŠENSTVO
1. Dvojitý šnekový + reťazový dopravník triesok
2. Elektrická skriňová klimatizácia
3. Zber a odlučovanie olejovej hmly
4. Automatické dvere
5. Automatické pracovné meracie zariadenie
6. automatické zariadenie na meranie nástrojov
7. 3-osé optické pravítko
8. Voda cez stred vretena
