CNC sústruh série EL
Zažite efektivitu a luxus s CNC sústruhmi HIRUNG série EL. Ako popredný výrobca a dodávateľ CNC sústruhov s viac ako 20-ročnými skúsenosťami prináša náš rad EL tretej generácie zvýšenú kvalitu, stabilitu a presnosť. Dôverujte spoločnosti HIRUNG, ktorá ponúka odolné a vysoko presné CNC sústruhy na kov, ktoré zvýšia výkon vašej dielne.
Preskúmajte CNC sústruhy série EL

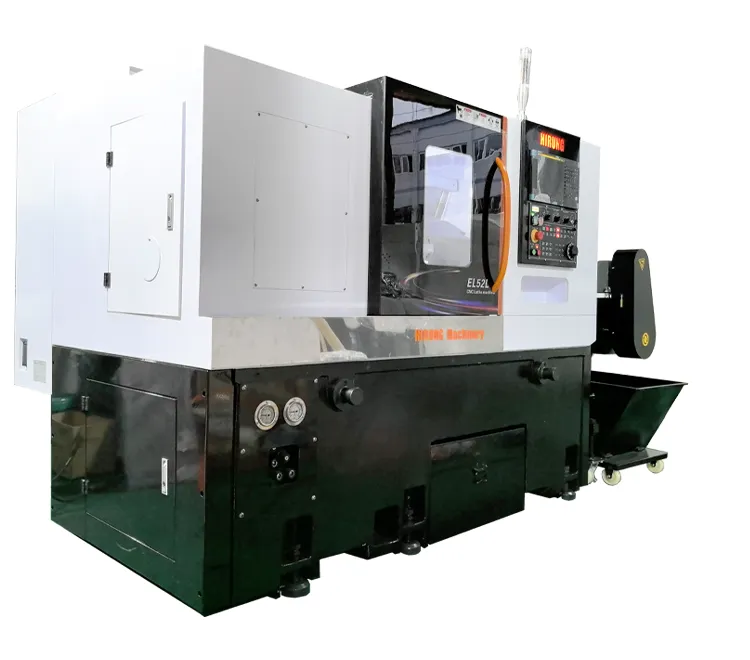

Sústruh EL52L CNC
Vzhľad
- Odolná konštrukcia: Vyrobené z 3 mm hrubého plechu pre zvýš
- Prémiová povrchová úprava: Vyznačuje sa farbou na vypaľovanie klavírov pre jasnejší a odolnejší povrch.
- Compact Design: A solid entity weighing 4500KG, designed to maximize workshop capacity and reduce transportation costs.
Ukážem vám každý detail
Naše CNC sústruhy série EL sú navrhnuté tak, aby sa maximálne využil kontajner, čím sa výrazne znížia náklady na prepravu. Ich kompaktné rozmery vám umožňujú umiestniť viac obrábacích strojov do existujúceho pracovného priestoru bez toho, aby ste museli robiť kompromisy v kvalite alebo produktivite. Dosiahnutím tejto krehkej rovnováhy vám pomáhame zlepšiť priepustnosť výroby a zároveň minimalizovať prevádzkové náklady.
Kľúčové vlastnosti CNC sústruhov HIRUNG

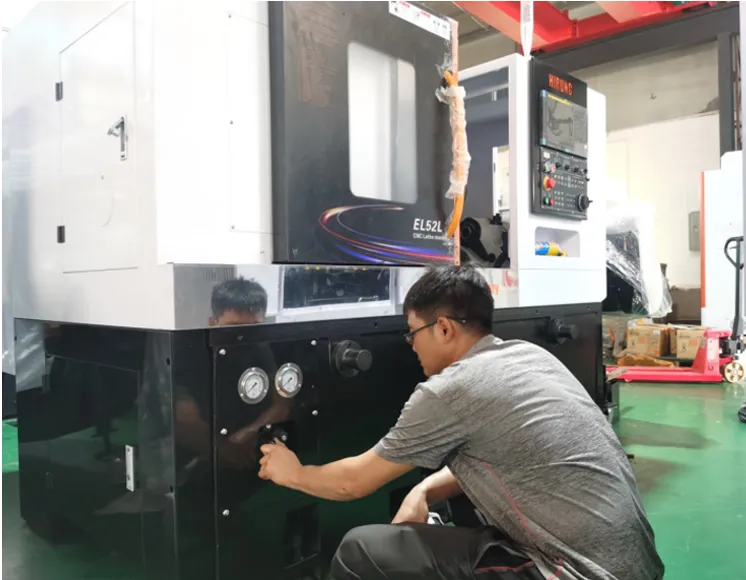

Bezproblémové nastavenia:
Všetky spínače na nastavenie tlaku sú pohodlne umiestnené v prednej časti CNC sústruhu. Operátori môžu ľahko doladiť nastavenia, čím sa zvyšuje efektivita a skracujú prestoje.
Okno s vysokou viditeľnosťou:
Naše trojvrstvové sklo má dve vnútorné vrstvy z 10 mm nepriestrelného skla a vonkajšie 4 mm PC sklo. Táto štruktúra zaručuje bezpečnosť, jednoduché čistenie a nerušený výhľad na proces obrábania.

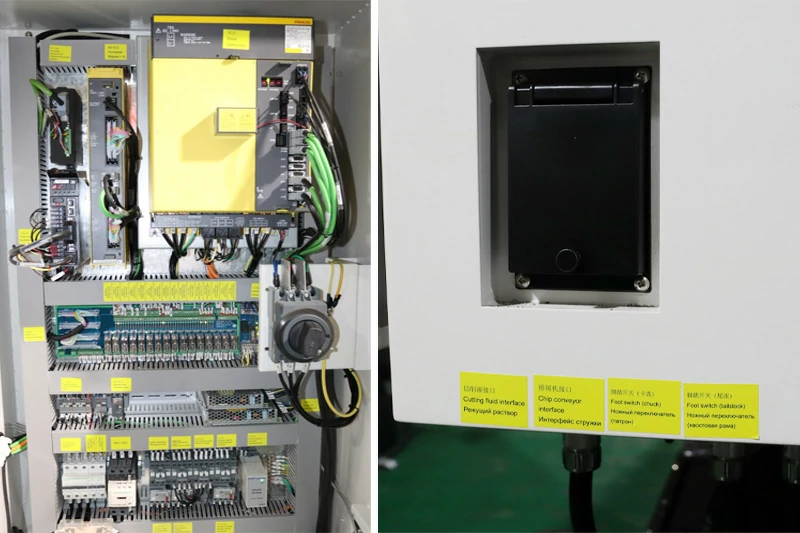

Rozloženie elektrickej skrinky
- Úhľadné a prehľadné zapojenie. Každá svorka je označená rovnakým číslom ako návod na obsluhu, čo uľahčuje údržbu.
- Oddeľte oblasti s vysokým a nízkym napätím, aby ste zabránili elektromagnetickému rušeniu;
- Funkcie jednotlivých komponentov sú označené v čínštine, angličtine a ruštine, čo uľahčuje údržbu;
- Štandardná konfigurácia je „spínač ochrany sledu fáz“. Po prvom zapnutí napájania sa ochranný spínač zobrazí na zeleno, čo znamená, že napájací kábel je správne pripojený.
Bezkonkurenčná presnosť
V spoločnosti HIRUNG je prvoradá presnosť. Každý CNC sústruh prechádza laserovou kontrolou, aby sa zabezpečilo:
- Presnosť polohovania: ≤ 0,01 mm (VDI 3441)
- Presnosť opakovaného polohovania: ≤ 0,005 mm (VDI 3441)
Vlastnosti produktu, ktoré vyniknú

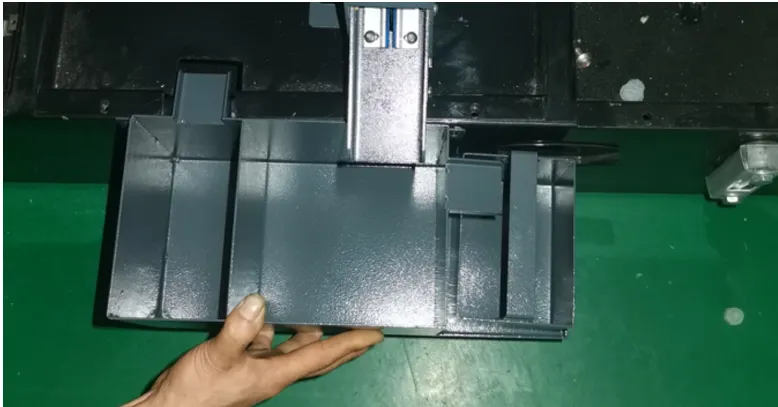

Zariadenie na oddeľovanie oleja od vody
So zmenami v globálnom prostredí je viac v
v súlade s ochranou životného prostredia.
konfiguráciu stroja, separáciu oleja a vody
Zabezpečte, aby vaša rezná kvapalina zostala vždy čistá.

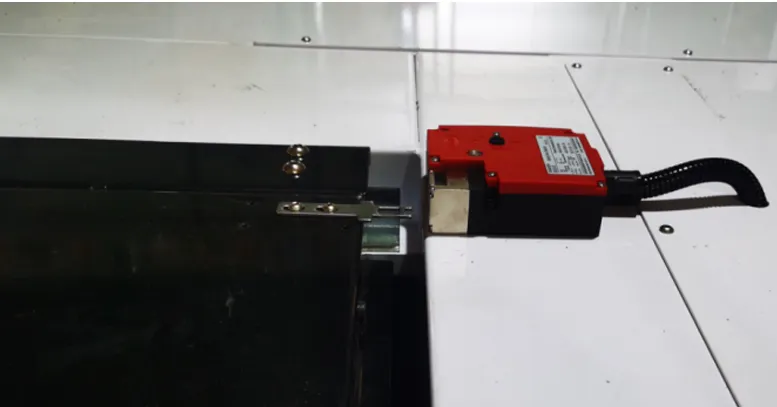

Bezpečnostný zámok dverí
Chráňte pracovníkov pred náhodnými operáciami, ktoré
môžu spôsobiť obete. Bezpečnostný zámok dverí je
základná konfigurácia spoločnosti HIRUNG
Životnosť obrábacieho stroja sa ľahko prejaví po jednom roku
1. Spoločnosť HIRUNG využíva konštrukciu dvojitej reťaze nádrže na oddelenie káblov a vysokotlakových olejových potrubí. Zabráňte poškodeniu kábla počas používania, ktoré môže spôsobiť poruchu stroja.
2. Vnútorná ochrana je vyrobená z nehrdzavejúcej ocele, ktorá nehrdzavie a má životnosť viac ako 10 rokov.
Technické špecifikácie
Položka | jednotka | EL42L | EL52L | EL52LL | EL75L | EL75 | EL42MY | EL52MC/MY |
Hojdačka nad lôžkom | mm | 400 | 550 | 520 | 550 | 730/920 | 510 | 520 |
Priemer spracovania | mm | 200 | 250 | 250 | 280 | 440/600 | 250/150 | 250 |
veľkosť skľučovadla | inch | 6 | 8 | 8(10) | 12 | 12 | 6 | 8 |
Nos vretena |
| A2-5 | A2-6 | A2-6 | A2-8 | A2-8/11 | A2-5 | A2-6 |
max. dĺžka spracovania | mm | 390 | 480 | 1000 | 700 | 750/1000/1500/2000/3000 | 235 | 430 |
Pohyb osi X | mm | 180 | 200 | 230 | 320 | 380 | 235 | 200 |
Pohyb osi Z | mm | 400 | 530 | 1100 | 850 | 940/1240/1740/2240/3300 | 370 | 500 |
Pohyb osi Y | mm | – | – | – | – | OP | 60(±30) | 100(+-50) |
Pohyb osi S | mm | – | – | – | – | OP | OP | OP |
Otáčky vretena | mm | 6000 | 4000 | 4000 | 3500 | 2500 | 5000 | 4000 |
Výkon vretena | KW | 7.5/11 | 11/15 | 11/15 | 11/15 | 15.18.5 | 5.5/7.5 | 11/15 |
Otvor vretena cez priemer | mm | 56 | 66 | 76 | 86 | 86(102) | 56 | 66 |
Max. priemer podávania tyče | mm | 46 | 52 | 64 | 75 | 75(90) | 42 | 52 |
Rýchly posuv（X/Z/Y/S | M/min | 36/36 | 36/36 | 36/36 | 30/30 | 20/20/20 | 36/12/36 | 32/12/32 |
Nástroje | pcs | 10 | 12 | 12 | 12 | 12 | 12 | 12 |
Pohyb koníka | mm | 300 | 400 | 800 | 500 | 470/770/1370/1800/2600 | – | 400 |
model koníka |
| MT-4 | MT-5 | MT-5 | MT-5 | MT-5 | – | – |
Riadiaci systém |
| FANUC 0i TF(OP SYNTEC 22TB) | ||||||
ŠTANDARDNÉ PRÍSLUŠENSTVO
1. Celková ochrana proti striekajúcej vode
2. Lineárne vedenie v osi X/Z
3. Taiwanská guľôčková skrutka HIWIN/PMI
4. Chladiaci systém rezania
5. Centrálny systém automatického mazania
6. Výmenník tepla pre elektrickú skriňu
7. Ručný generátor impulzov
8. Rozhranie RS232C
9. Pracovné svetlo
10. Svetelný indikátor pauzy a dokončenia
11. Automatické vypnutie napájania M30
12. Základná skrinka na náradie
13. Vyrovnávacie skrutky a bloky
14. Hydraulické skľučovadlo
15. Mäkký pazúr
16. Hydraulický koník (EL42L/52/75)
17. 12-miestny servo revolver
18. Zariadenie na oddeľovanie oleja a vody
19. Spínač ochrany sledu fáz
VOLITEĽNÉ PRÍSLUŠENSTVO
1. Reťazový dopravník odpadu a automobil （ Štandardná konfigurácia série EL52）
2. Elektrická skriňová klimatizácia
3. Jednotka na odlučovanie oleja a vody（ Štandardná konfigurácia série EL52）
4. Zber a odlučovanie olejovej hmly
5. Automatické dvere
6. Automatický nastavovač nástrojov MARPOSS (Auto)
7. Automatický zachytávač dielov
8. 2-osové optické pravítko
9. Tvrdý pazúr
10. Podávač tyčí
11. Automatické rameno robota (robot) ,FMS
12. Bezpečnostný zámok dverí (štandardná konfigurácia série EL52)
